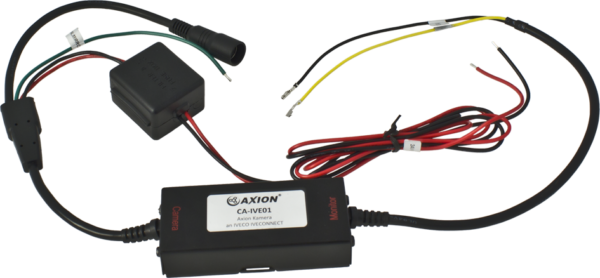

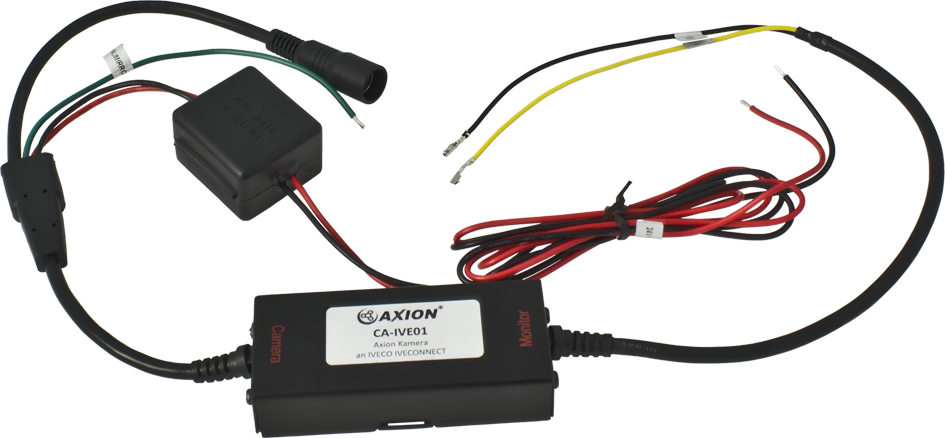

Interface Axion CA-IVE01 Iveco (ej fabriksförberedd)

Axion CA-IVE01 för Iveco Daily med IVE-CONNECT-radio utan kameraförberedelse från fabrik. Kameraanslutning Mini-DIN-hona. Manualen beskriver automatisk växling till backkameran vid backväxel. Röd ledning används för backsignal +12/+24 V DC; med motoriserad visirkamera, exempelvis DBC 114065S1 eller DBC 114067SHD, anger manualen i stället tändningsmatning klämma 15, +24 V. Följ kopplingsschemat för aktuell radio och kamera. Kamera köps separat.

Installation och kontroll

Backkamerafunktionen kan behöva aktiveras av märkesverkstad; kontrollera detta och eventuell aktiveringskostnad före köp. Kontrollera alltid bilmodell, årsmodell, originalskärm, kontaktdon och kamerans signalformat. Produkten är inte godkänd av fordonstillverkaren och installation ska göras enligt leverantörens anvisningar.

Om kamera eller skärm triggas via PWM-styrt backljus behövs ett backsignalsfilter AX-52575 på triggerledningen (max 1 A).

Leverantörens installationsmanual
