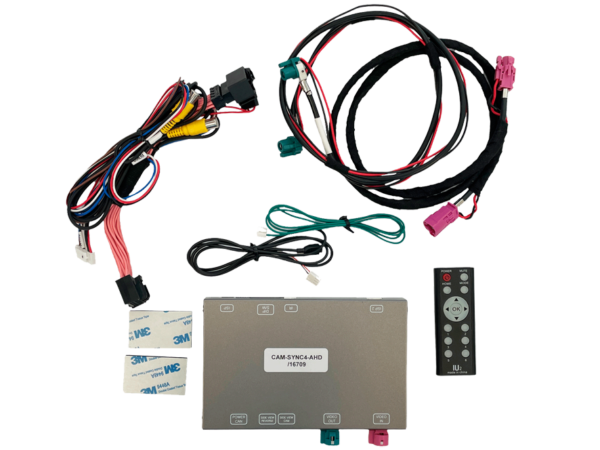

Interface Ford SYNC 4-AHD

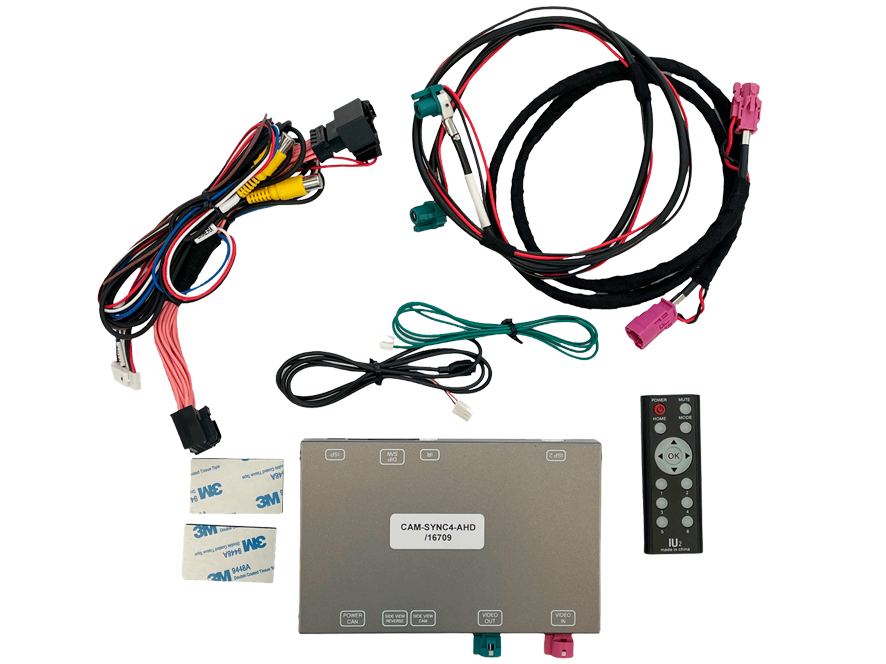

CAM-SYNC4v2 (AHD) för Fords originalsystem SYNC 4. Manualen beskriver bland annat Focus, Transit, Transit Custom, Ranger med 12,9-tumsskärm och VW Amarok samt inställningar för Transit Custom/VW Transporter T7 från 2025 och Transit från 2024 med digital instrumentpanel. Stöd för parkeringssensorvisning (PDC) och rörliga hjälplinjer. Kamerasignal ställs in för CVBS endast NTSC, AHD 720p30, AHD 1080p25 eller AHD 1080p30. RCA-ingångar för backkamera och frontkamera. Video ansluts bakom originalskärmen; ström och CAN vid instrumenteringen enligt manualen. DIP-inställningar måste anpassas till bil och kameratyp före installation. Grön manuell triggerledning ska anslutas via relä eller störningsfilter enligt manualen, aldrig direkt till signalkällan. Kamera köps separat.

Installation och kontroll

Backkamerafunktionen kan behöva aktiveras av märkesverkstad; kontrollera detta och eventuell aktiveringskostnad före köp. Kontrollera alltid bilmodell, årsmodell, originalskärm, kontaktdon och kamerans signalformat. Produkten är inte godkänd av fordonstillverkaren och installation ska göras enligt leverantörens anvisningar.

Om kamera eller skärm triggas via PWM-styrt backljus behövs ett backsignalsfilter AX-52575 på triggerledningen (max 1 A).

Installationsmanual för SYNC 4-AHD
